CFW45 CFW1系列

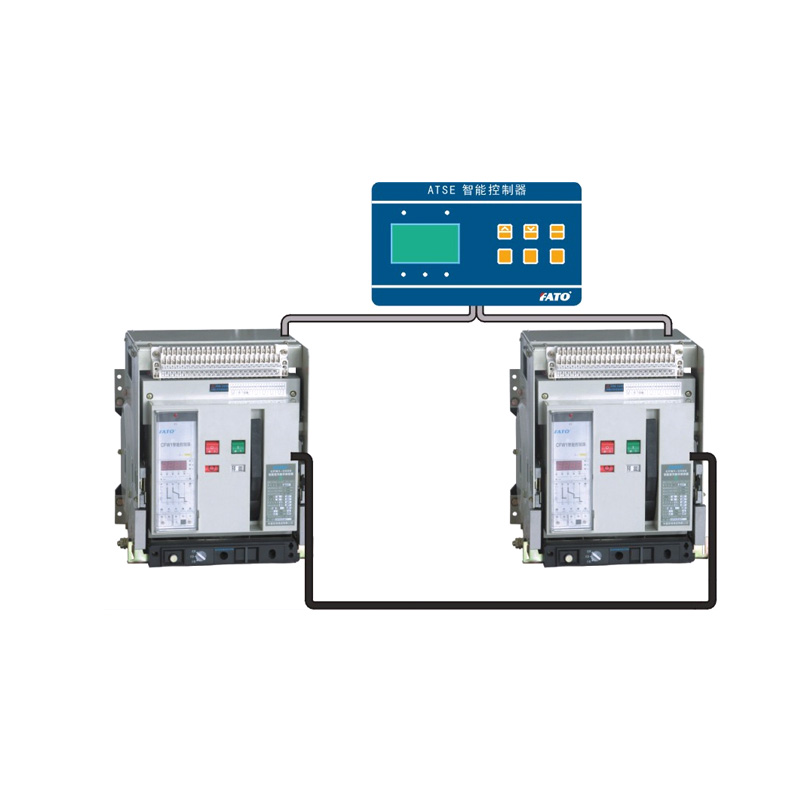

CFW45/CFW1系列雙電源自動轉換開關，主要由兩臺CFW45或CFW1或CFW3萬能式斷路器、機械聯鎖及雙電源轉換控制器等組成。適用于50Hz，額定工作電壓400V的兩路三相四線制電網中。對供電的兩路電源的三相電壓同時檢測，當任意一相發生過壓、欠壓（包括缺相），即自動從異常電源切換到正常電源；用于電網發電系統的產品還能發出發電和卸載信號，是一種性能完善、安全可靠、自動化程度高、使用范圍廣的雙電源自動切換產品。
該雙電源自動轉換開關廣泛使用于高層建筑、醫院、商場、銀行、消防、化工、冶金等不允許斷電的一類負荷及部分二類負荷，完成雙回路供電系統的電源自動轉換，從而保證重要用戶設備的可靠性。
本產品符合GB14048.2和GB/T14048.11。
注：鑒于GB14048.11-2008的EMC要求部分低于GB14048.2-2008。本產品可按照GB14048.2-2008的附錄F規定的嚴酷等級進行EMC實驗。

● 周?chē)諝鉁囟龋哼m用于-5℃~+40℃，日平均≤+35℃。大氣的相對濕度在周?chē)邷囟?40℃時不超過+50%；在較低溫度下允許有較高相對濕度（例如：20℃時的90%）考慮到因溫度變化發生在產品表面上的凝露在溫度高于+40℃或者低于-5℃的條件下使用請與制造商協商；
● 海拔高度：≤2000m；·電磁干擾：適用于環境A；
● 污染級別：3級；
● 安裝級別：級；
● 安裝條件：雙電源系統的兩臺萬能式斷路器在相鄰的兩個配電柜中進行水平安裝，兩臺斷路器左側板之間的最大距離不超過2m，兩臺斷路器之間安裝鋼纜連做進行聯鎖。雙電源系統的兩臺萬能式斷路器在1個配電柜中進行上下安裝，兩臺斷路器底板之間的最大距離不超過0.9m，兩臺斷路器之間安裝鋼纜聯鎖或者杠桿連鎖；
● 雙電源控制器為面板安裝，通過專用連接電纜與斷路器連接，專用電纜長為2m。

● 適用于兩路電網自動切換、備用電源報警功能
● 以32bits-MCU為核心構建測控系統，內嵌12bits高速、高精度模數轉換器（ADC）。
● 整測量每路電源的三相電壓；以真有效值法（True-RMS）計算電源的各相電壓，實時監測LED顯示、具有過壓、欠壓、斷相保護功能。
● 具有超越GB14048.11-2008要求的電磁兼容能力，對電網電磁騷擾小
● 控制器與斷路器二次連接具有良好的可操作、可維護性。·具有系統故障自診斷功能，提高裝置的可靠性和安全性。
