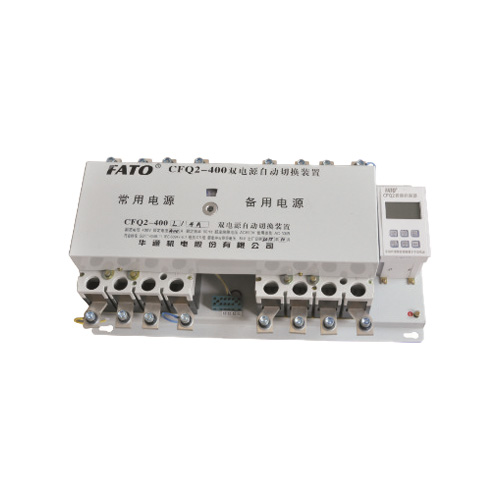

CFQ2

本系列產品適用于交流50Hz，額定工作電壓400V以下，額定電流630A以下的雙電源供電系統；對三相四線供電的兩路電源（N）與備用電源（R）同時檢測，當任何一相發生過壓，欠壓（包括缺相）即自動從異常電源切換到正常電源（也可設定為手動切換），使雙電源供電用戶實現無人值守變電所。隨著對供電系統的安全性和可靠性要求越來越高，自動轉換開關越來越多地被應用在電力系統、醫院、郵電通訊、消防、賓館、銀行、機場、碼頭、住宅小區、高層建筑、電視臺、軍事設施、商場等不允許停電的重要場所。
產品符合標準：GB/T14048.11  idt IEC 60947-6-1。

● 周圍空氣溫度不超過＋40℃,不低于－5℃；
● 安裝地點的海拔高度不超過2000m；
● 大氣相對濕度在周圍空氣溫度為＋40℃時不超過50%；在較低溫度下可有較高的相對濕度；最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為＋25℃，并應考慮到因溫度變化發生在產品表面上的凝露；
● 污染等級為3級；
● 安裝類別為Ⅲ級；
● 兩路電源接切換裝置上端，負載接下端，不可反接；
● 開關電器防護等級IP20，轉換控制器為IP30。

● 本系列自動轉換開關為CB級；
● 使用類別：AC-33iB，額定絕緣電壓：AC690V；
● 轉換動作時間：3s～4s（不包括設定的延時）；
● 轉換開關由相對獨立的兩個部分組成：開關電器（本體）、轉換控制器。兩者通過專用電纜線相連；
● 可進行常用和備用兩路電源各三相電壓有效值的實時檢測，并實時與設定值進行比較，如有電壓異常（過壓、欠壓、缺相、失壓）異常時，按照設定功能延時轉換；
● 過載與短路保護：在過載與短路故障條件下的脫口，并具有故障自動報警功能且兩路電源不能轉換；需故障排除后，方可正常工作；
● 兩路斷路器具有可靠的機械和電氣雙重聯鎖保護。
