        首頁 產品服務 二級配電 塑料外殼式斷路器

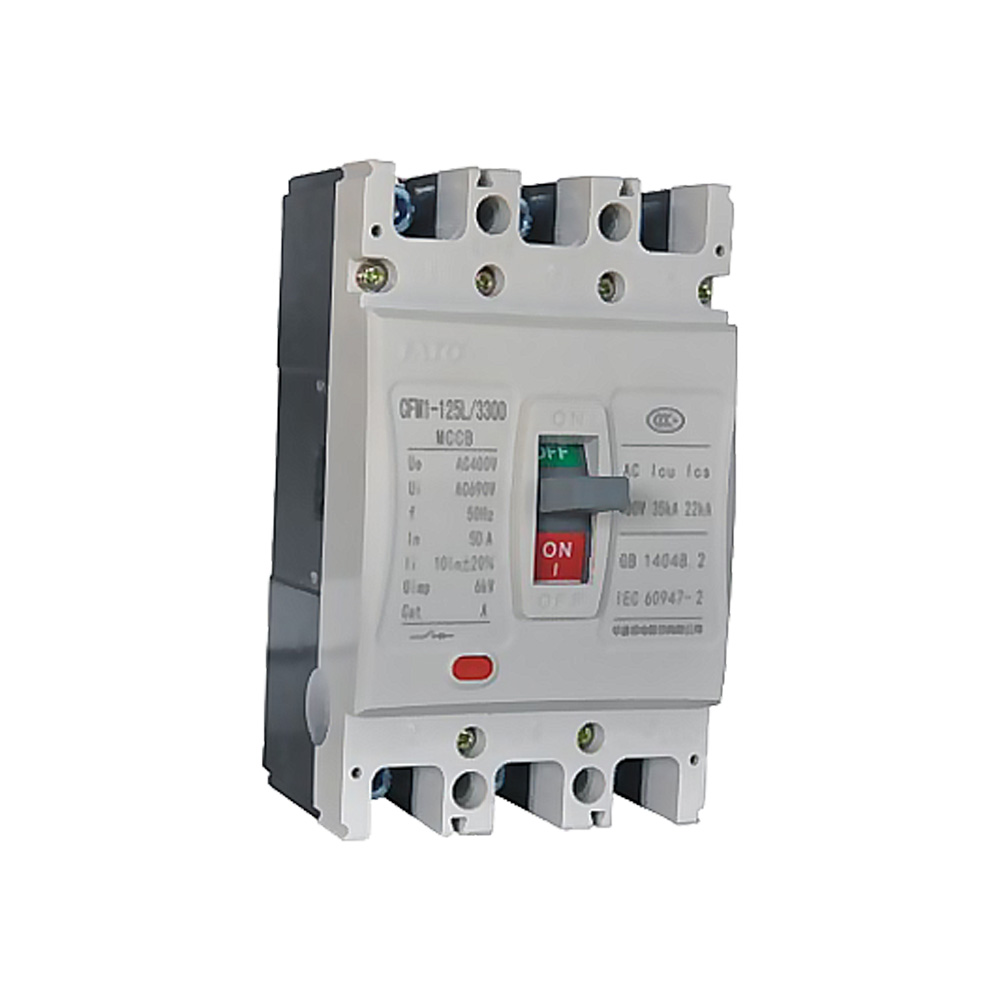

        CFM1系列

        塑料外殼式斷路器

        CFM1系列塑料外殼式斷路器(以下簡稱斷路器),額定絕緣電壓690V,適用于交流50Hz,額定工作電壓690V及以下(CFM1-63為400V),額定工作電流至1250A的配電網絡中,用來分配電能和保護線路及電源設備免受過載、短路、欠電壓等故障的損壞。

        CFM1系列塑料外殼式斷路器
        介紹 文檔 證書 相關產品
        適用范圍

        CFM1系列塑料外殼式斷路器(以下簡稱斷路器),額定絕緣電壓690V,適用于交流50Hz,額定工作電壓690V及以下(CFM1-63為400V),額定工作電流至1250A的配電網絡中,用來分配電能和保護線路及電源設備免受過載、短路、欠電壓等故障的損壞。在正常的情況下可作為線路的不頻繁轉換和電動機的不頻繁起動之用,也可作為電動機的過載、短路、欠電壓保護。
        該斷路器(除四極產品A型、D型外)具有隔離功能,符號為 1607581816(1).jpg.png
        斷路器派生產品CBI-Y級斷路器符號為1607581850(1).png符合GB/T 14048.2附錄L要求。
        本系列產品符合IEC 60947-2,GB/T 14048.2等標準。

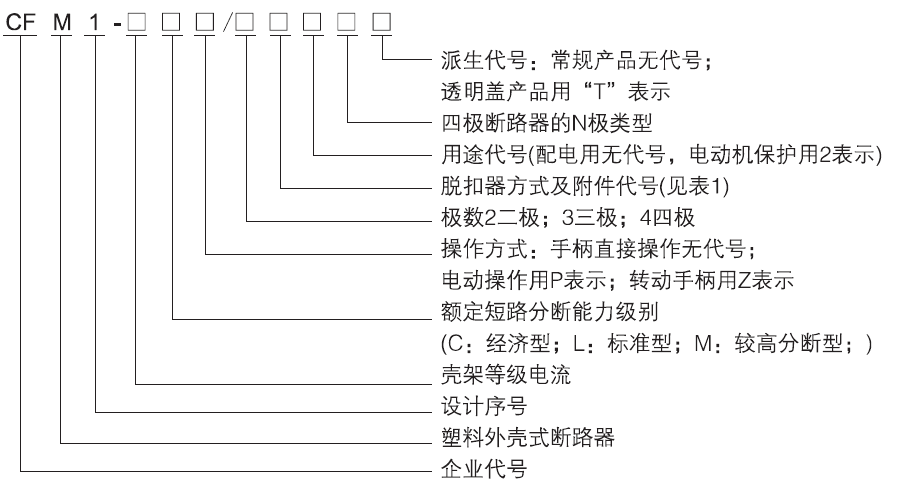

        型號含義


        注:四極產品的N極類型分四種;
        A型:N極不安裝過電流脫扣元件,且N極始終接通,不與其他三極一起合分;
        B型:N極不安裝過電流脫扣元件,且N極與其他三極一起合分(N極先合后分);
        C型:N極安裝過電流脫扣元件,且N極與其他三極一起合分(N極先合后分);
        D型:N極安裝過電流脫扣元件,且N極始終接通,不與其他三極—起合分。


        工作條件

        ● 周圍空氣溫度: -20℃- +55℃,且24h平均值不超過+35℃,正常使用環境溫度范圍: -5℃~+40℃;用于-40℃~-5℃環境溫度下的工作條件,在訂貨時須向本廠申明;環境溫度高于+40℃時,需降容使用,降容系數見表3。
        ● 海拔:安裝地點海拔≤2000m。安裝海拔在2000m至5000m可特殊訂制,需降容使用,工作性能參照表4修正值。
        ● 大氣條件:在周圍最高溫度為+40℃時空氣相對濕度不超過50%,在較低溫度下可以有較高的相對濕度;例如20℃時達90%,并考慮到因溫度變化發生在產品表面上的凝露,應采取特殊措施;
        ● 安裝條件:斷路器垂直安裝,亦可水平安裝;
        ● 安裝類別:Ill;
        ● 污染等級:3。


        結構特征

        斷路器具有體積小、分?jǐn)嗄芰Ω摺w弧距離短等特點,按接線方式可分為板前接線、板后接線、插入式三種。
        本系列斷路器的過電流脫扣器分為瞬時脫扣器和復式脫扣器兩種。復式脫扣器由長延時過負載脫扣器和瞬時脫扣器組成。本系列斷路器可加裝分勵脫扣器、欠電壓脫扣器、輔助觸頭及報警觸頭等附件。
