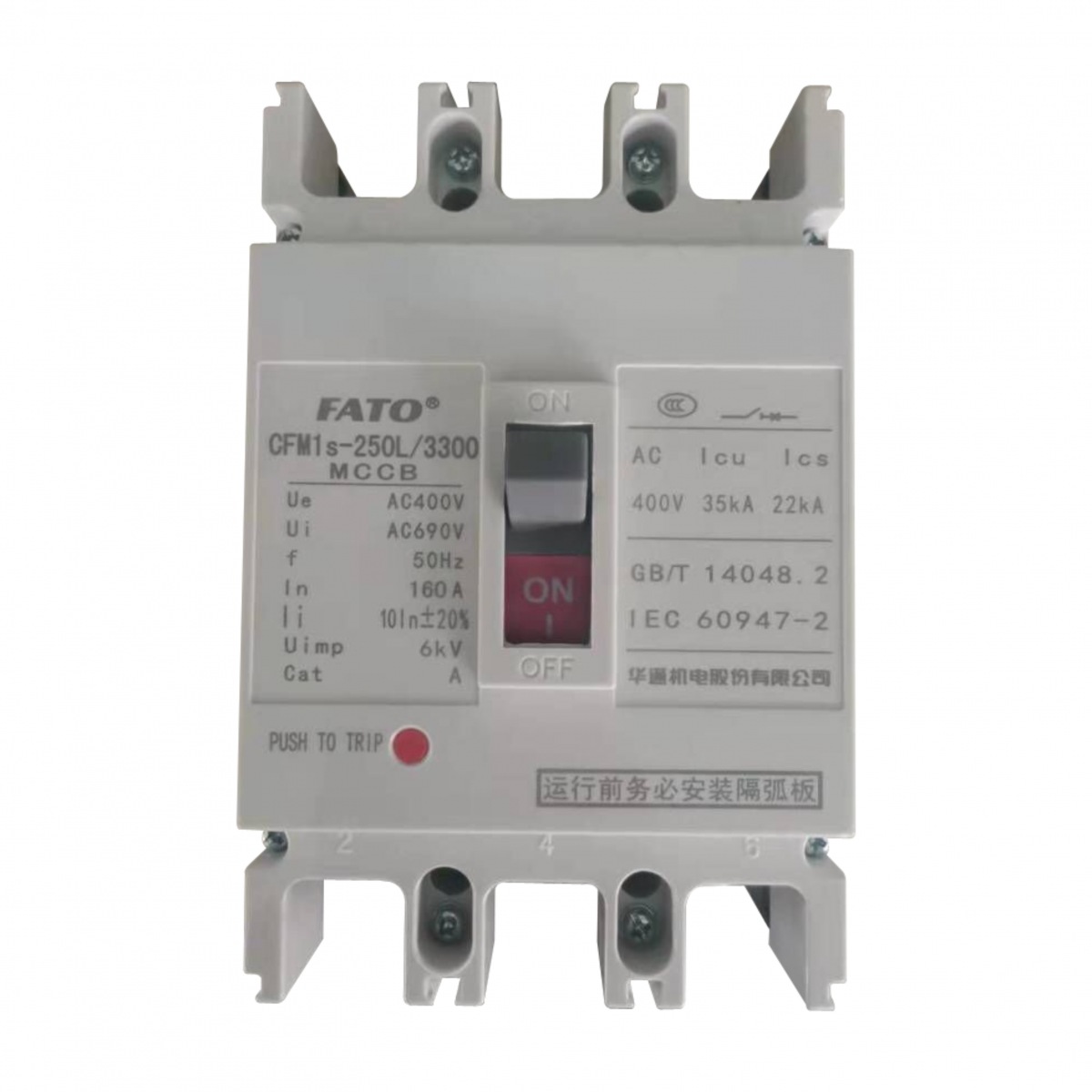

CFM1s系列

CFM1s系列塑料外殼式斷路器（以下簡稱斷路器），額定絕緣電壓690V適用于交流50Hz,額定工作電壓690V及以下(CFM1s-63為400V)，額定工作電流至800A的配電網絡(luò )中，用來分配電能和保護線路及電源設備免受過載、短路、欠電壓等故障的損壞。在正常的情況下可作為線路的不頻繁轉換和電動機的不頻繁起動之用，也可作為電動機的過載、短路、欠電壓保護。
該斷路器具有隔離功能，符號為。
本系列產品符合IEC60947-2,GB{T14048.2等標準。

● 周?chē)諝鉁囟龋?－20它～＋55它，且24h平均值不超過＋35它，正常使用環境溫度范圍：－5它～＋40它；用于－40"C~－5"C環境溫度下的工作條件，在訂貨時須向本廠申明；環境溫度高于＋40它時，需降容使用，降容系數見表3。
● 海拔：安裝地點海拔.;:;2ooom。安裝海拔在2000m至5000m可特殊訂制，需降容使用，工作性能參照表4修正值。
● 大氣條件：在周?chē)罡邷囟葹椋?0它時空氣相對濕度不超過50%，在較低溫度下可以有較高的相對濕度；例如20它時達90%，并考慮到因溫度變化發生在產品表面上的凝露，應采取特殊措施；
● 安裝條件：斷路器垂直安裝，亦可水平安裝；
● 安裝類別：Ill;
● 污染等級：3。

斷路器具有體積小、分斷能力 、飛弧距離短等特點，按接線方式可分為板前接線、板后接線、插入式三種。
本系列斷路器的過電流脫扣器分為瞬時脫扣器和復式脫扣器兩種。復式脫扣器由長延時過負載脫扣器和瞬時脫扣器組成。本系列斷路器可加裝分勵脫扣器、欠電壓脫扣器、輔助觸頭及報警觸頭等附件。
