CFW3系列

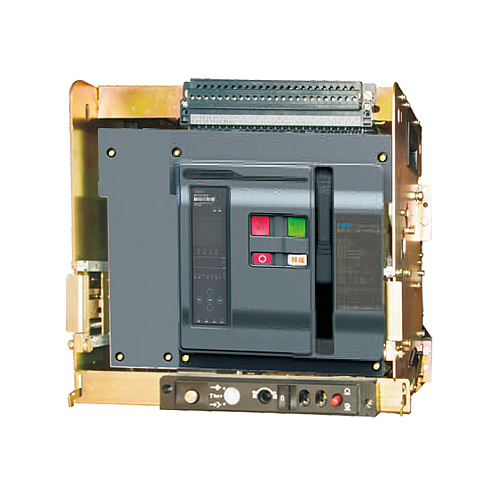

CFW3系列智能型萬能式斷路器(以下簡稱斷路器)，適用于交流50Hz，額定工作電壓AC400V、 AC690V，額定電流6300A及以下的配電網絡(luò )中，用來分配電能，保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害；同時也可以作為隔離開關使用。該斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。
產品可上進線或下進線，斷路器具有隔離功能。
產品符合標準：GB/T14048.2、GB/T 14092.3、GB/T 20645。
產品通過國家強制性CCC認證。

選擇特殊場所CFW3系列智能型萬能式斷路器可滿足光伏、風電、高原和低溫至-40℃環境條件下使用，符合GB/T 20645《特殊環境條件 高原用低壓電器技術要求》，通過標準規定的相關試驗。

● 周?chē)諝鉁囟龋?40℃～+70℃，且24h平均值不超過+35℃，正常使用環境溫度范圍：-5℃～+40℃；用于-40℃～-5℃環境溫度下的工作條件，在訂貨時須向本廠申明；環境溫度高于+40℃時，需降容使用，降容系數見表3。
● 海拔：安裝地點海拔≤2000m。安裝海拔在2000m至5000m可特殊訂制，需降容使用，工作性能參照表4修正值。
● 大氣環境條件： 在周?chē)諝鉁囟葹?40℃時，大氣相對濕度不超過50%。在較低的溫度下允許有較高的相對濕度，例如，+25℃時，大氣相對濕度可達90%。對于由于溫度變化產生的凝露應采取除濕或相應的措施。
● 污染等級：3級。
● 安裝類別：斷路器主電路及欠電壓脫扣器線圈、電源變壓器初級線圈安裝類別為IV；其余輔助電路、控制電路安裝類別為III。
● 使用類別：B類。
● 安裝條件：斷路器應按本說明書的安裝要求安裝，斷路器的垂直傾斜度不超過5°，應安裝在無爆炸危險、無導電塵埃、無足以腐蝕金屬和破壞絕緣的環境條件下。

● 按安裝方式分：固定式、抽屜式按操作方式分：電動操作、手動操作（檢修、維護用）。
● 按極數分：三極、四極。
● 脫扣器種類分：智能型過電流控制器、欠電壓瞬時（或延時）動作脫扣器、分勵脫扣器
● 智能型過電流控制器功能分：H型（通訊型）、M型（普通型）兩種類型控制器，其功能如表1所示。
