- 適用范圍
-

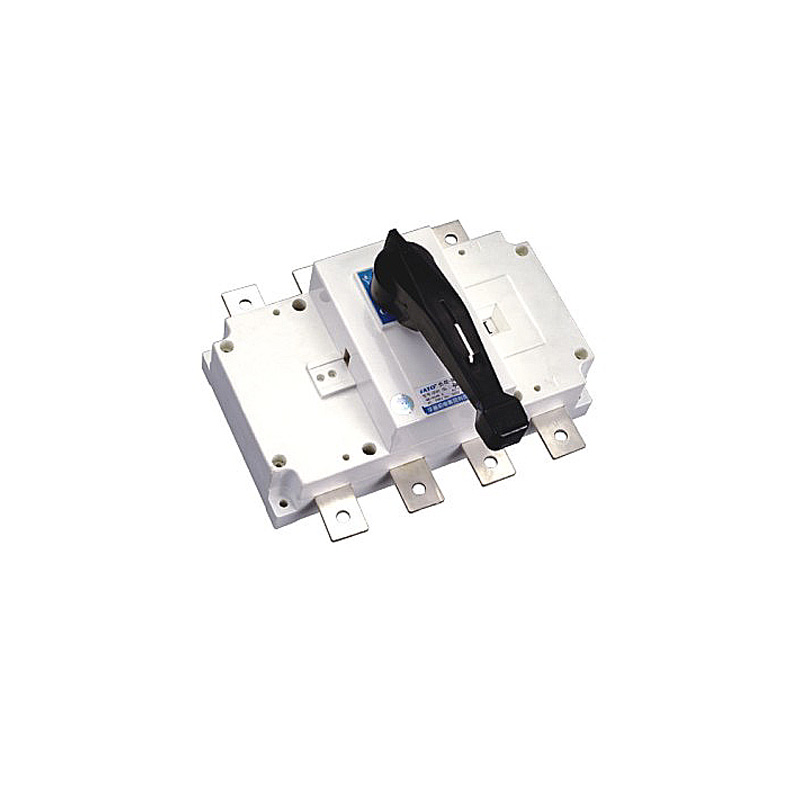

CFH1系列負荷-隔離開關(以下簡稱開關)主要適用千交流50Hz額定工作電流4000 A及以下,額定工作電壓400V及以下的電路中,用來接通和分斷正常負載與過電流,在斷開狀態下,具有隔離功能。
產品符合標準:GB/T14048.3。

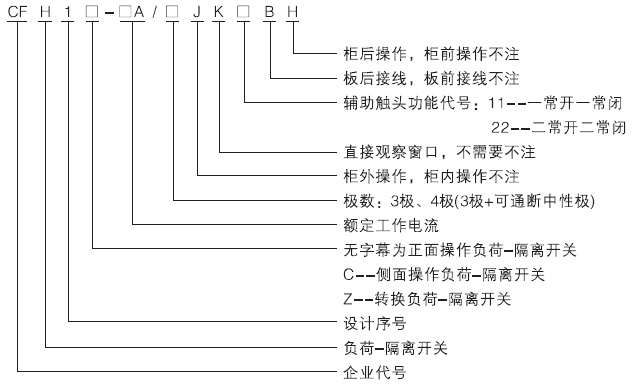

- 型號含義
-
- 工作條件
-
● 周?chē)諝鉁囟壬舷拗挡怀^(guò)+40℃,下限值不低于-5℃,24h內平均值不超過+35℃。
● 安裝地點的海拔不超過2000m。
● 安裝地點的大氣相對濕度在周?chē)罡邷囟龋?0℃時不超過50%,在較低溫度下可以有較高的相對濕度,例如20℃時達90%,由于溫度變化發生在產品上的凝露情況必須采取措施。
● 污染等級:3級。
● 安裝類別:IV級。
● 開關應安裝在無顯著搖動、沖擊振動和雨雪侵襲的地方,同時安裝地點應無爆炸性危險介質,且介質中無足以腐蝕金屬和破壞絕緣 氣體和塵埃。
- 結構特征
-
● 開關具有玻璃纖維增強不飽和聚酷樹脂制造的外殼,彈簧儲能機構能快速實現接通和分斷的操作,并聯雙斷點觸頭由片狀彈簧保證觸頭壓力,自動確定通斷的極限位置。
● 操作手柄可在柜內安裝,也可在柜外安裝,具有明顯的通斷位置標志。
