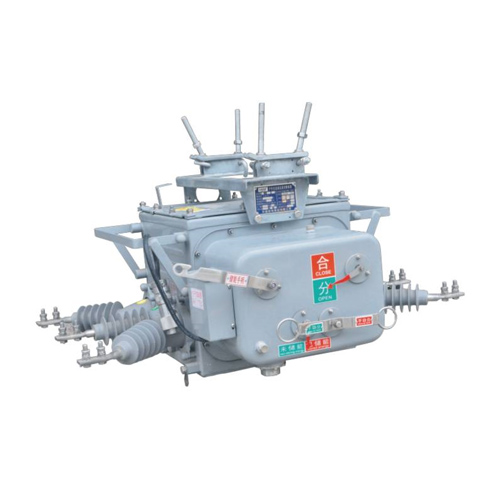

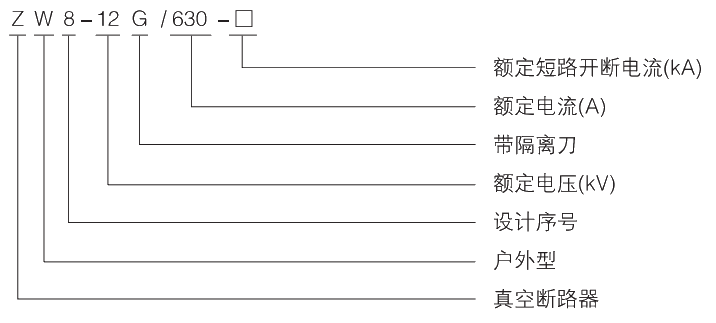

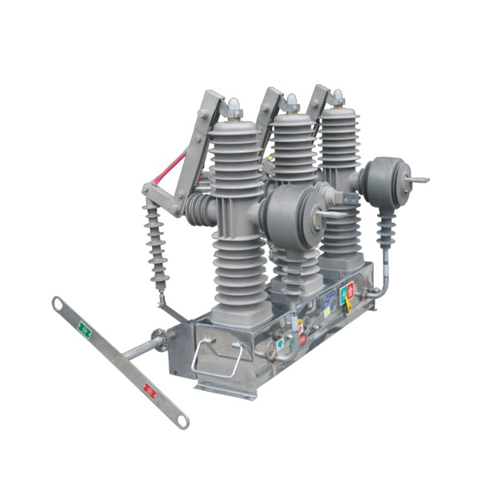

ZW8-12型

1、周圍空氣溫度：上限+40℃，下限-40℃；
2、海拔不超過2500m；
3、風壓不超過700pa（相當于風速34m/s）；
4、無經常性的劇烈振動；
5、空氣污穢程度：III級；
6、最大日溫差：25K。

1、產品結構：
斷路器由操動機構、導電回路、絕緣系統，密封件及殼體組成。整體結構為三相共箱式。導電回路是由進出線導電桿、動靜端導電板、導電夾與真空滅弧室連接而成。外絕緣主要是通過硅橡膠材料來實現的，具有強抗污穢能力。內絕緣為復合絕緣。
2、動作原理：
斷路器是由操動機構操縱的，見圖1，機構或分閘彈簧4帶動斷路器的三相主軸2轉動，同時拉動絕緣操作桿5和拐臂6，使真空滅弧室11的動靜觸頭拉開或閉合，而使斷路器處于分閘或合閘狀態。
